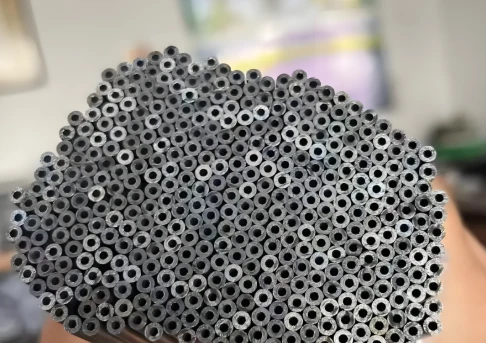

टाइटेनियम ट्यूब वर्गीकरण और प्रक्रिया अंतर

आधुनिक उद्योग में एक अपरिहार्य प्रमुख सामग्री के रूप में, टाइटेनियम ट्यूब, अपने हल्के, उच्च शक्ति और संक्षारण-प्रतिरोधी गुणों के साथ, एयरोस्पेस, मरीन इंजीनियरिंग, केमिकल इंजीनियरिंग और चिकित्सा क्षेत्रों में एक महत्वपूर्ण भूमिका निभाते हैं। टाइटेनियम ट्यूबों के लिए वर्गीकरण प्रणाली और विविध विनिर्माण प्रक्रियाएं सीधे विभिन्न परिदृश्यों में उनके प्रदर्शन और अनुप्रयोग मूल्य का निर्धारण करती हैं।

टाइटेनियम ट्यूब वर्गीकरण प्रणाली: संरचना और कार्य के दोहरे आयाम

टाइटेनियम ट्यूब वर्गीकरण मुख्य रूप से दो मुख्य आयामों पर आधारित है: विनिर्माण प्रक्रिया और क्रॉस-अनुभागीय आकार। समग्र ट्यूब और मिश्र धातु ट्यूब जैसे विशेष प्रकार प्राप्त किए गए हैं, जिससे विविध अनुप्रयोग आवश्यकताओं को कवर करने वाला एक व्यापक स्पेक्ट्रम बनता है।

विनिर्माण प्रक्रिया द्वारा वर्गीकरण

सीमलेस टाइटेनियम ट्यूब्स: एक एक्सट्रूज़न प्रक्रिया के माध्यम से निर्मित, टाइटेनियम मिश्र धातु के इनकॉट्स का उपयोग कच्चे माल के रूप में किया जाता है। खोखले संरचना हीटिंग, भेदी और रोलिंग के माध्यम से बनती है। उनका मुख्य लाभ उनके निर्बाध डिजाइन में निहित है, जो अत्यधिक उच्च आंतरिक दबावों का सामना कर सकता है और उत्कृष्ट दीवार की मोटाई एकरूपता को बनाए रखता है, जिससे वे उच्च दबाव, उच्च तापमान या अत्यंत संक्षारक वातावरण के लिए उपयुक्त हैं।

वेल्डेड टाइटेनियम ट्यूब: टाइटेनियम शीट या स्ट्रिप से निर्मित, वे उच्च आवृत्ति वेल्डिंग या आर्गन आर्क वेल्डिंग का उपयोग करके कुंडलित और गठित किए जाते हैं। वे असीमित पाइप की लंबाई के साथ उच्च उत्पादन दक्षता और कम लागत की पेशकश करते हैं। हालांकि, वेल्ड सीम का संक्षारण प्रतिरोध निर्बाध पाइपों की तुलना में थोड़ा कम है, जिससे वे व्यापक रूप से मध्यम और निम्न-दबाव द्रव परिवहन में उपयोग किए जाते हैं।

पार-अनुभागीय आकार द्वारा वर्गीकरण

राउंड पाइप: परिपत्र पाइप द्रव परिवहन के लिए पसंदीदा विकल्प हैं क्योंकि उनके पास सबसे बड़ा क्रॉस-सेक्शनल क्षेत्र होता है जब परिधि समान होती है और रेडियल बल समान रूप से वितरित होते हैं। उनका डिजाइन द्रव गतिशीलता का अनुकूलन करता है और परिवहन प्रतिरोध को कम करता है।

विशेष आकार के पाइप: इनमें वर्ग, आयताकार और कस्टम-सेक्शन पाइप शामिल हैं, जिसका उपयोग मुख्य रूप से संरचनात्मक समर्थन के लिए किया जाता है। क्रॉस-सेक्शनल शेप ऑप्टिमाइज़ेशन हल्के डिजाइन को प्राप्त करते समय झुकने और मरोड़ वाले प्रतिरोध में काफी सुधार करता है।

विशेष कार्य वर्गीकरण

कम्पोजिट पाइप्स: कम्पोजिट पाइप्स टाइटेनियम को स्टील और कॉपर जैसे धातुओं के साथ विस्फोटक फाड़ना या हॉट-रोल्ड लेमिनेशन प्रक्रियाओं के माध्यम से जोड़ते हैं, जिससे संक्षारण प्रतिरोध और लागत-प्रभावशीलता दोनों प्राप्त होती हैं। बाहरी टाइटेनियम परत जंग सुरक्षा प्रदान करती है, जबकि आंतरिक धातु की परत ताकत या थर्मल चालकता सुनिश्चित करती है, जिससे वे अत्यधिक संक्षारक मीडिया के परिवहन के लिए उपयुक्त हो जाते हैं।

मिश्र धातु पाइप: प्रदर्शन को मोलिब्डेनम, वैनेडियम और पैलेडियम जैसे तत्वों के अलावा बढ़ाया जाता है। उदाहरण के लिए, मोलिब्डेनम को जोड़ने से क्लोराइड आयन संक्षारण के प्रतिरोध को बढ़ाया जाता है, जबकि वैनेडियम को जोड़ने से अनाज का आकार होता है और ताकत बढ़ जाती है, जिससे वे चरम काम करने की स्थिति या उच्च परिशुद्धता की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त हो जाते हैं।



कोर विनिर्माण प्रक्रिया: सीमलेस और वेल्डेड के बीच तकनीकी अंतर

विनिर्माण प्रक्रिया में उपयोग किए जाने वाले तकनीकी दृष्टिकोण से टाइटेनियम ट्यूबों में प्रदर्शन अंतर मौलिक रूप से स्टेम है। सीमलेस और वेल्डेड ट्यूब कच्चे माल प्रसंस्करण, गठन के तरीके और गर्मी उपचार में महत्वपूर्ण अंतर प्रदर्शित करते हैं।

सीमलेस टाइटेनियम ट्यूब प्रक्रिया: सटीक एक्सट्रूज़न की अंतिम खोज

कच्चे माल की तैयारी: उच्च शुद्धता वाले टाइटेनियम इनगॉट्स का उत्पादन वैक्यूम आर्क पिघलने (var) का उपयोग करके किया जाता है। ट्यूब की प्लास्टिसिटी सुनिश्चित करने के लिए ऑक्सीजन और नाइट्रोजन जैसे अशुद्धता का स्तर, कड़ाई से नियंत्रित होता है। उच्च-शुद्धता कच्चे माल सीमलेस ट्यूबों के कोल्ड-रोल्ड बढ़ाव को सुनिश्चित करने के लिए महत्वपूर्ण हैं।

एक्सट्रूज़न: कोर प्रक्रियाओं में ड्रिलिंग/पियर्सिंग एक्सट्रूज़न और क्रॉस-रोलिंग/पियर्सिंग शामिल हैं। उच्च धातु हानि में पूर्व परिणाम लेकिन दीवार की मोटाई विचलन को कम करता है; उत्तरार्द्ध उच्च भौतिक उपयोग प्रदान करता है, लेकिन प्लग स्टिकिंग जैसी तकनीकी चुनौतियों को संबोधित करने की आवश्यकता होती है। आधुनिक प्रक्रियाएं अक्सर दक्षता और सटीकता को संतुलित करने के लिए तरीकों के संयोजन का उपयोग करती हैं। हीट ट्रीटमेंट स्ट्रॉन्गिंग: सॉल्यूशन ट्रीटमेंट और एजिंग ट्रीटमेंट के माध्यम से, टाइटेनियम मिश्र धातु के चरण संरचना और अनाज के आकार में हेरफेर किया जाता है, जिससे ताकत और क्रूरता में काफी सुधार होता है। गर्मी उपचार मापदंडों को इष्टतम प्रदर्शन को प्राप्त करने के लिए मिश्र धातु रचना और अनुप्रयोग परिदृश्य के आधार पर सटीक रूप से डिज़ाइन किया जाना चाहिए।

टाइटेनियम ट्यूब वेल्डिंग प्रक्रिया: संतुलन दक्षता और लागत

कच्चे माल का दिखावा: कोल्ड-रोल्ड टाइटेनियम स्ट्रिप का उपयोग सब्सट्रेट के रूप में किया जाता है। सतह ऑक्साइड परत को अचार के माध्यम से हटा दिया जाना चाहिए, और गुणवत्ता बनाने के लिए प्लेट आकार सहिष्णुता को नियंत्रित किया जाना चाहिए। टाइटेनियम स्ट्रिप मोटाई विचलन सीधे वेल्ड गुणवत्ता को प्रभावित करता है, उच्च-सटीक रोलिंग उपकरणों के उपयोग की आवश्यकता होती है।

वेल्डिंग गठन: मुख्यधारा की प्रक्रियाओं में डब्ल्यू-झुकना और किनारे झुकना शामिल है। पूर्व छोटे व्यास वाले पाइपों के लिए उपयुक्त है, तीन-रोल निरंतर रोलिंग के माध्यम से उच्च-सटीकता का निर्माण करता है। उत्तरार्द्ध, बड़े-व्यास वाले पाइपों के लिए, पारंपरिक आर्गन आर्क वेल्डिंग के बजाय लेजर वेल्डिंग का उपयोग करता है, जिससे वेल्डिंग गति और प्रवेश एकरूपता में काफी सुधार होता है।

पोस्ट-प्रोसेसिंग निरीक्षण: EDDY वर्तमान परीक्षण और एयरटाइटनेस परीक्षण गुणवत्ता सुनिश्चित करते हैं, निरीक्षण संवेदनशीलता के साथ माइक्रोक्रैक का पता लगाने के लिए पर्याप्त है। निरीक्षण दक्षता और विश्वसनीयता में सुधार के लिए आधुनिक निरीक्षण प्रौद्योगिकी स्वचालन और बुद्धिमत्ता की ओर विकसित हो रही है।



तकनीकी अंतर और चयन तर्क: परिदृश्य-संचालित प्रक्रिया चयन

टाइटेनियम ट्यूबों के चयन में चार प्रमुख कारकों पर व्यापक विचार की आवश्यकता होती है: दबाव, तापमान, मीडिया और लागत। सीमलेस और वेल्डेड ट्यूबों के बीच की आवेदन सीमाएं तेजी से स्पष्ट हो रही हैं, जबकि समग्र और मिश्र धातु ट्यूब विशेष ऑपरेटिंग परिस्थितियों में अंतराल भरते हैं।

उच्च दबाव परिदृश्य: सीमलेस ट्यूब हावी हैं

उच्च दबाव वाले परिदृश्यों में, जैसे कि परमाणु ऊर्जा संयंत्र मुख्य शीतलक पाइपिंग, सीमलेस टाइटेनियम ट्यूब, उनके वेल्ड-फ्री डिज़ाइन के लिए धन्यवाद, एकमात्र विकल्प हैं। उच्च शक्ति वाले टाइटेनियम मिश्र धातुओं और हॉट एक्सट्रूज़न का उनका उपयोग उन्हें संरचनात्मक स्थिरता को बनाए रखते हुए और दीर्घकालिक सुरक्षित संचालन सुनिश्चित करते हुए अत्यधिक दबाव और तापमान का सामना करने की अनुमति देता है।

मध्यम और निम्न-दबाव द्रव परिवहन: वेल्डेड ट्यूब महत्वपूर्ण लाभ प्रदान करते हैं

मध्यम और निम्न-दबाव अनुप्रयोगों में, जैसे कि तटीय पावर प्लांट कंडेनसर, वेल्डेड टाइटेनियम ट्यूब्स को अनुकूलित वेल्ड माइक्रोस्ट्रक्चर और पोस्ट-प्रोसेसिंग के माध्यम से सीमलेस ट्यूबों के रूप में निकलता है, जबकि लागत को काफी कम करते हुए, सीमलेस ट्यूब के पास पहुंचते हैं। उनकी लचीली लंबाई उन्हें बड़े पैमाने पर पाइपलाइन प्रतिष्ठानों के लिए उपयुक्त बनाती है, जिससे उन्हें द्रव परिवहन क्षेत्र में मुख्यधारा का विकल्प बन जाता है।

विशेष मीडिया वातावरण: समग्र ट्यूब सीमाओं के माध्यम से तोड़ते हैं

अत्यधिक संक्षारक वातावरण में, जैसे कि क्लोरीन युक्त मीडिया वाले, शुद्ध टाइटेनियम ट्यूब उत्कृष्ट संक्षारण प्रतिरोध प्रदान करते हैं, लेकिन महंगे हैं। सामग्री संयोजन डिजाइन के माध्यम से, समग्र पाइप जंग प्रतिरोध को बनाए रखते हुए सामग्री की लागत को काफी कम कर देते हैं, जिससे उन्हें लागत प्रभावी समाधान मिल जाता है।

चरम परिचालन की स्थिति: अनुकूलित मिश्र धातु पाइप विकास

एयरोस्पेस और डीप-सी एक्सप्लोरेशन जैसी चरम ऑपरेटिंग स्थितियों में, मानक टाइटेनियम पाइप प्रदर्शन आवश्यकताओं को पूरा नहीं कर सकते हैं। तत्व परिवर्धन और प्रक्रिया अनुकूलन के माध्यम से, मिश्र धातु पाइप उच्च शक्ति, उच्च सख्ती, और उच्च तापमान या विकिरण प्रतिरोध को प्राप्त कर सकते हैं, उच्च अंत उपकरणों के लिए प्रमुख सामग्री सहायता प्रदान करते हैं।



टाइटेनियम पाइपों का वर्गीकरण और प्रक्रिया विकास अनिवार्य रूप से सामग्री प्रदर्शन और विनिर्माण दक्षता के बीच एक गतिशील संतुलन है। सीमलेस से लेकर वेल्डेड पाइप तक, गोल से लेकर आकार के पाइप तक, और शुद्ध टाइटेनियम से मिश्र धातुओं और समग्र सामग्री तक, टाइटेनियम पाइप तकनीक प्रक्रिया नवाचारों (जैसे लेजर वेल्डिंग और समग्र विनिर्माण) और सामग्री उन्नयन (जैसे उच्च-शक्ति बीटा मिश्र धातुओं) के माध्यम से अपनी अनुप्रयोग सीमाओं का विस्तार करना जारी रखती है। भविष्य में, अत्याधुनिक विनिर्माण और निकट-नेट-आकार के निर्माण जैसी अत्याधुनिक प्रौद्योगिकियों में सफलताओं के साथ, टाइटेनियम पाइप विनिर्माण उच्च सटीक, कम लागत और कम चक्र के समय की ओर बढ़ेगा, उच्च अंत उपकरण और औद्योगिक उन्नयन के स्थानीयकरण के लिए एक कोर ड्राइविंग बल प्रदान करेगा।
